ggplot2 pt1

Запись занятий


Решение домашней работы

level 1 (IATYTD)

У вас есть xlsx-файл по популяции и видам пингвинов.

  • Импортируйте данные из этого файла в R. При работе постарайтесь обойтись только средствами R, не открывая файл в Excel.

  • Проверьте, что вы импортировали все листы. При необходимости, импортируйте оставшиеся и соберите все в одну таблицу.

# подключаем data.table
library(data.table)

# подключаем пакет для чтения xlsx-файлов
library(readxl)

# файл можно скачать и сохранить на диск руками или кодом
download.file('https://gitlab.com/hse_mar/mar211s/raw/main/data/pinguins.xlsx', 'pings.xlsx')

# смотрим, какие есть листы в файле
sheets <- readxl::excel_sheets('pings.xlsx')
sheets
## [1] "adelie"    "gentoo"    "chinstrap"

  • Проверьте класс объекта и при необходимости преобразуйте в data.table.

  • Посчитайте количество пингвинов каждого типа (колонка Species).

# читаем листы файла и сразу же склеиваем их с помощью rbind
# можно это делать с помощью промежуточных переменных: sheet1 <- read_excel('pings.xlsx', sheet = sheets[1])
pings <- rbind(
 read_excel('pings.xlsx', sheet = sheets[1]),
 read_excel('pings.xlsx', sheet = sheets[2]),
 read_excel('pings.xlsx', sheet = sheets[3])
)

# преобразовываем в data.table, два варианта можно использовать:
# pings <- as.data.table(pings) или такой:
setDT(pings)

# считаем количество строк и уникальных пингвинов в рамках каждого вида
pings[, list(n_rows = .N, n_pinguins = uniqueN(`Individual ID`)), by = Species]
##                                      Species n_rows n_pinguins
## 1:       Adelie Penguin (Pygoscelis adeliae)    152        132
## 2:         Gentoo penguin (Pygoscelis papua)    124         94
## 3: Chinstrap penguin (Pygoscelis antarctica)     68         58


level 2 (HNTR)

  • У вас есть данные Tate Gallery по художникам и их произведениям. Импортируйте датасеты по художникам, ссылки на файлы ниже. А лучше воспользуйтесь функцией download.file() (не забудьте прочитать справку по функции и ее аргументам) для того, чтобы сохранить эти файлы на диск и потом загружать их уже с диска, а не из интернета.
# создаем объект с ссылкой и используем его потом в функци импорта данных
url_artwork <- 'https://raw.githubusercontent.com/rfordatascience/tidytuesday/master/data/2021/2021-01-12/artwork.csv'
artwork <- fread(url_artwork)

url_artists <- "https://github.com/tategallery/collection/raw/master/artist_data.csv"
artists <- fread(url_artists)
  • С помощью функции setnames() пакета data.table (или names() из базового пакета, если вам так удобнее) переименуйте в файле по художникам колонки yearOfBirth в year_of_birth, колонки yearOFDeath, placeOfBirth и placeOfDeath аналогично.
# используем функцию пакета setnames
setnames(
  # указываем табличку класса data.table
  artists,
  # указываем вектор названий колонок, которые мы хотим переименовать
  old = c('yearOfBirth', 'yearOfDeath', 'placeOfBirth', 'placeOfDeath'),
  # указыаем вектор новых названий колонок
  new = c('year_of_birth', 'year_of_death', 'place_of_birth', 'place_of_death')
)
  • посчитайте, сколько художников из списка живы в настоящий момент.
# как живущих считаем тех, у кого нет даты смерти
artists[is.na(year_of_death), .N]
## [1] 1304
  • посчитайте, сколько среди живущих в настоящий момент художников мужчин и сколько женщин.
# считаем с группировкой по полу
artists[is.na(year_of_death), .N, by = gender]
##    gender   N
## 1: Female 297
## 2:   Male 944
## 3:         63


level 3 (HMP)

  • подумайте и покажите решение, как можно узнать структуру файла artwork, однако полностью импортировать вы его не можете (предположим, что он настолько большой, что повесит систему намертво).
# для того, чтобы узнать структуру, можно скачать только первые несколько строк
# я импортирую с диска, так как когда импортируем по ссылке, все равно происходит скачивание на диск,
# только во временный файл, который потом уже импортируется через в рабочее окружение
artwork_small <- fread('./data/artwork.csv', nrows = 5)
  • импортируйте только те колонки, которые позволят вам идентифицировать художника, название работы и ее формат (колонка medium).
# чтобы импортировать только некоторые которые колонки,
# указываем вектор их названий в атрибуте select
artwork <- fread('https://gitlab.com/hse_mar/mar211s/raw/main/data/artwork.csv',
                 select = c('artist', 'artistId', 'artistRole', 'medium'))
  • посчитайте, сколько в галерее работ от художников-мужчин и сколько от женщин. Отдельной колонкой выведите статистики по живущим на данный момент художникам.
# склеиваем работы и их авторов, так как в одной таблице artistId, а в другой id
# поэтому используем by.x и by.y. либо надо переменовать, id в artistId и использовать by
artwork <- merge(artwork,
                 artists[, list(id, gender, year_of_death)],
                 by.x = 'artistId', by.y = 'id', all.x = TRUE)

artwork[, list(
  # считаем количество работ (это тождественно количеству строк в любой колонке) по всем художникам
  n_works = length(medium),
  # считаем количество работ только по тем художникам, у которых нет даты смерти
  n_works_alive = length(medium[is.na(year_of_death)])),
by = gender]
##    gender n_works n_works_alive
## 1:   Male   65774          6883
## 2:            694           504
## 3: Female    2727          1381
## 4:   <NA>       6             6
  • посчитайте, сколько работ разных форматов сделали художницы, умершие до 1800 года (какждый формат – отдельная колонка, форматы даны в колонке medium). Вам потребуется функция dcast().
# делаем решейпинг
dcast(
  # сначала фильтруем датасет, можно его в отдельную переменную отфильтровать и использовать ее
  artwork[gender == 'Female' & year_of_death < 1800],
  # указываем, что должно быть по строкам, что в колонках
  artist ~ medium,
  # указываем функцию агрегации -- простое количество ячеек (что тождественно количеству работ,
  # если мы считаем, что нет дублей записей)
  fun.aggregate = length
)
##           artist Graphite and ink on paper Oil paint on canvas
## 1:   Beale, Mary                         0                   1
## 2:  Sanders, Ann                         0                   0
## 3: Spencer, Lady                         1                   0
##    Oil paint on paper Watercolour on paper
## 1:                  2                    0
## 2:                  0                    1
## 3:                  0                    0

ggplot2 package

Компоненты графика

Все графики, которые можно создать с помощью пакета, могут быть разделены на несколько компонентов:

  • данные
  • пространство координат
  • визуальные параметры (aesthetics)
  • геометрическая форма представления данных (geom)
  • статистические вычисления и трансформации (stats)
  • параметры смещения графиков на координатной сетке (position adjustment)
  • параметры осей (scales)
  • фасеты (группировка, facets)

Ниже представлен типовой код создания графика с помощью пакета ggplot2. На графике отражены все перечисленные структурные элементы: данные (объект mpg), координатная сетка (coord_cartesian()), параметры визуализаций (функция aes() и ее аргументы). Основная особенность синтаксиса ggplot2 - его аддитивность, когда объект графика создается путем постепенного добавления к базовому объекту новых элементов и/или параметров визуализаций. Базовый объект создается с помощью функции ggplot(), а различные слои, геометрические объекты или текстовые метки, параметры визуализаций и т.д. - другими функциями, через внутренний оператор +:

ggplot() +
  geom_smooth(method = 'lm') +
  geom_point(data = mpg, mapping = aes(x = hwy, y = cty, color = cyl)) +
  coord_cartesian() +
  scale_color_gradient() +
  theme_classic()


Базовые геомы

geom_point()

Функция geom_point() позволяет конструировать точечные диаграммы (графики рассеяния). Стандартные аргументы функций: data (таблица, данные из которой надо отрисовать), mapping - с помощью этого аргумента указываются, какие колонки таблица как именно будут использованы при отрисовке (какие будут задавать оси, какие - цвета или форму).

# подключаем библиотеки
library(ggplot2)
library(data.table)

# импорт данных
# imdb_link <- 'https://gitlab.com/hse_mar/mar221s/raw/master/data/IMDb%20movies.csv'
imdb_link <- './data/IMDb movies.csv'
tg_cols <- c("director", "title", "original_title", "year",
             "genre", "duration", "country", "avg_vote")

imdb <- fread(imdb_link, select = tg_cols)
imdb[, year := as.numeric(year)]
## Warning in eval(jsub, SDenv, parent.frame()): NAs introduced by coercion
imdb_woody <- imdb[director == 'Woody Allen']
imdb_martin <- imdb[director == 'Martin Scorsese']
imdb_lynch <- imdb[director == 'David Lynch']
imdb_wm <- rbind(imdb_woody, imdb_martin)

imdb_genres <- imdb[genre %in% c('Horror', 'Comedy', 'Drama')]
imdb_genres_scores <- imdb_genres[,
                                  list(n_titles = .N, votes = mean(avg_vote)),
                                  by = list(year, genre)]

theme_set(theme_classic())

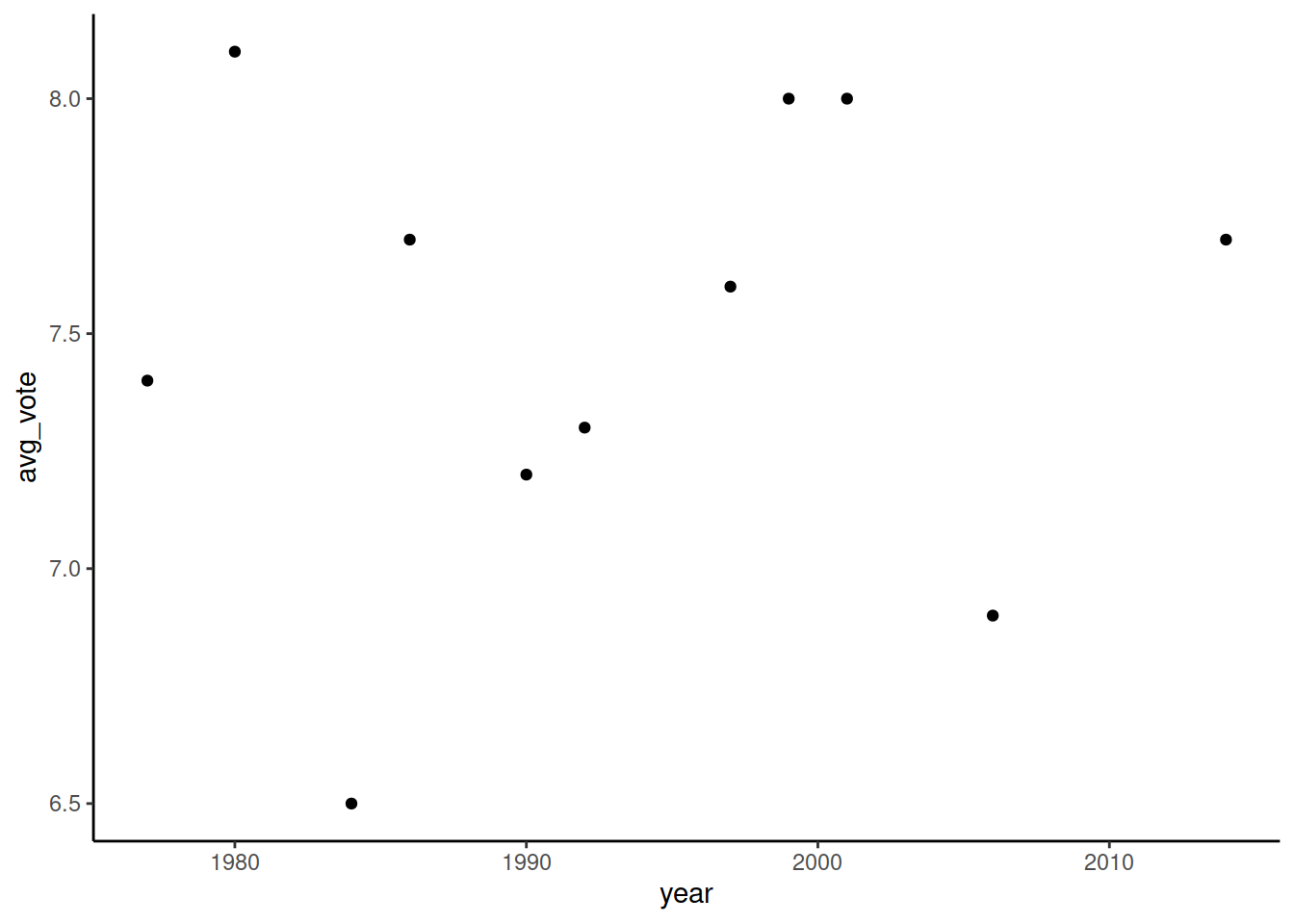

Рисуем точками фильмы, которые выпустил Дэвид Линч. Задаем базовый объект с помощью ggplot() и на него наслаиваем геом geom_point(). Получаем стандартный график, где черным цветом отрисованы точки, а названия осей взяты из названий колонок.

ggplot() +
  geom_point(data = imdb_lynch,
             mapping = aes(x = year, y = avg_vote))


geom_point() aesthetics

У geom_point() есть множество опций, которые позволяют задать визуальные параметры (aesthetics) точки графика. Самые часто используемые:

  • colour: цвет края точки (названимем или rgb-кодом)
  • fill: цвет заливки точки (названимем или rgb-кодом)
  • shape: форма точки, можно задать номером или по названию.
  • size: размер точки
  • alpha: прозрачность точки

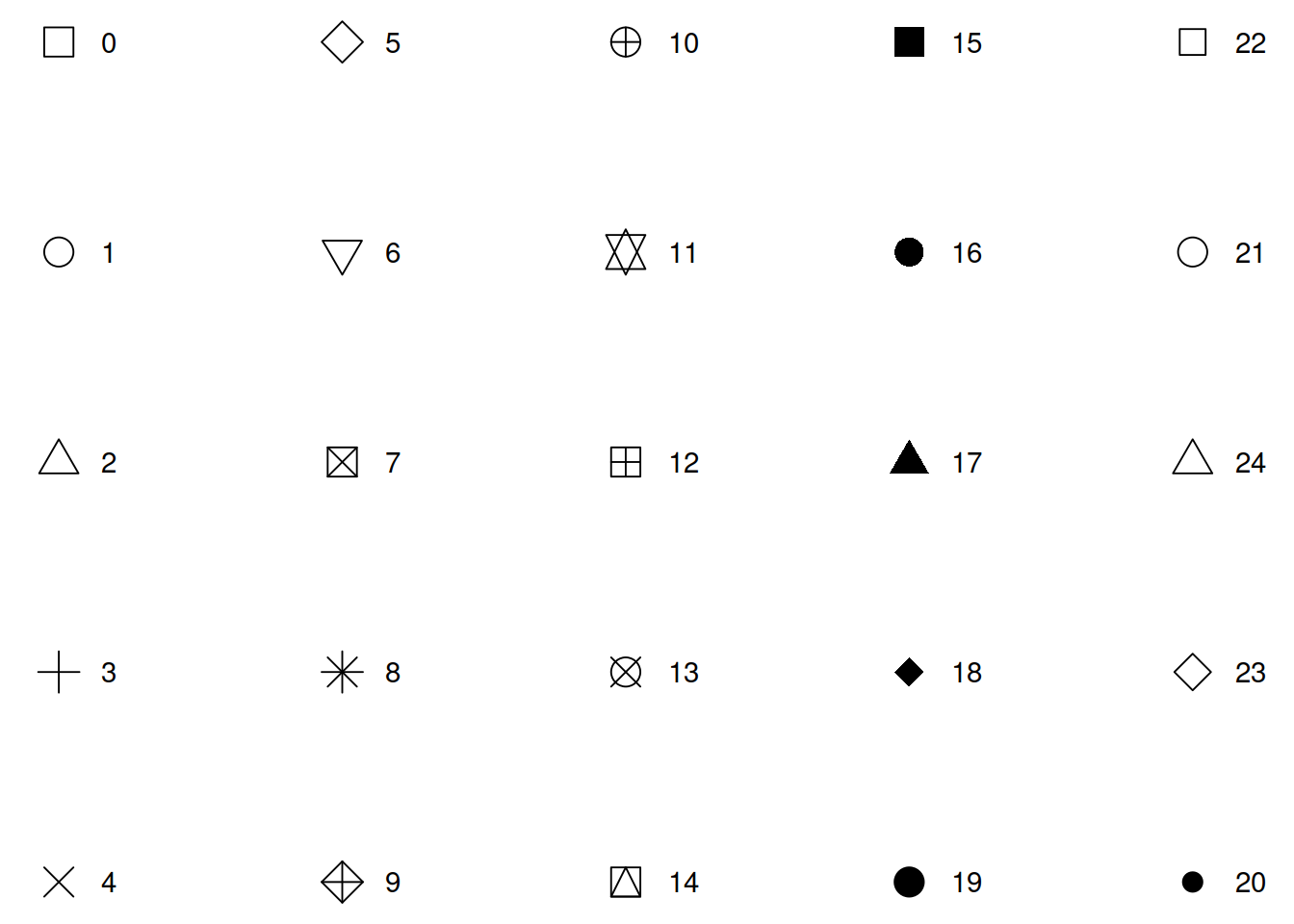

Типы точек по номерам:

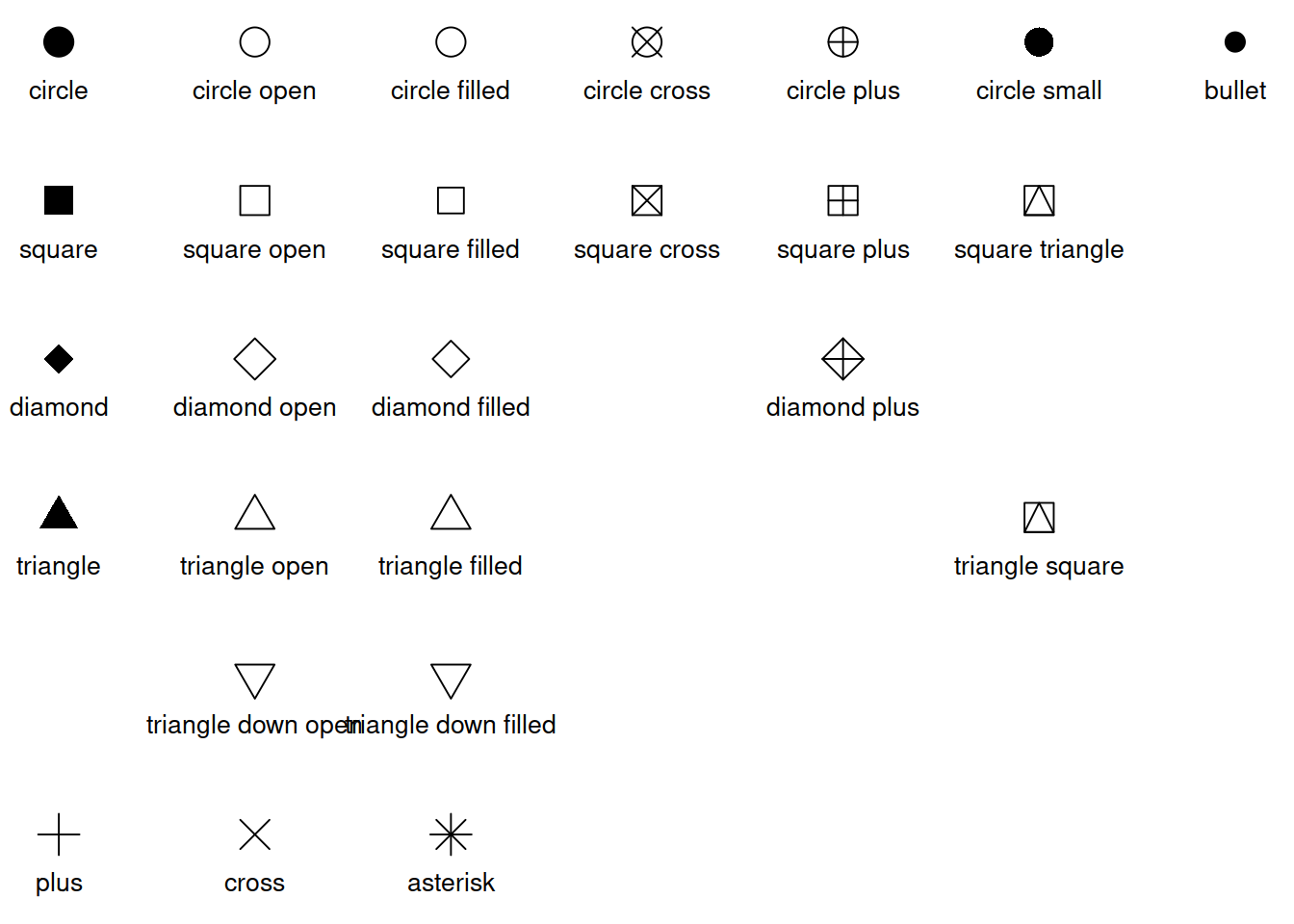

Типы точек по названиям:


Настройка визуальных параметров

Визуальные параметры можно задать двумя методами. Первый - когда форма, цвет или размер точки задаются не пользователем, а берутся из значений колонки в датасете. В таком случае визуальный параметр задается в аргументе mapping.

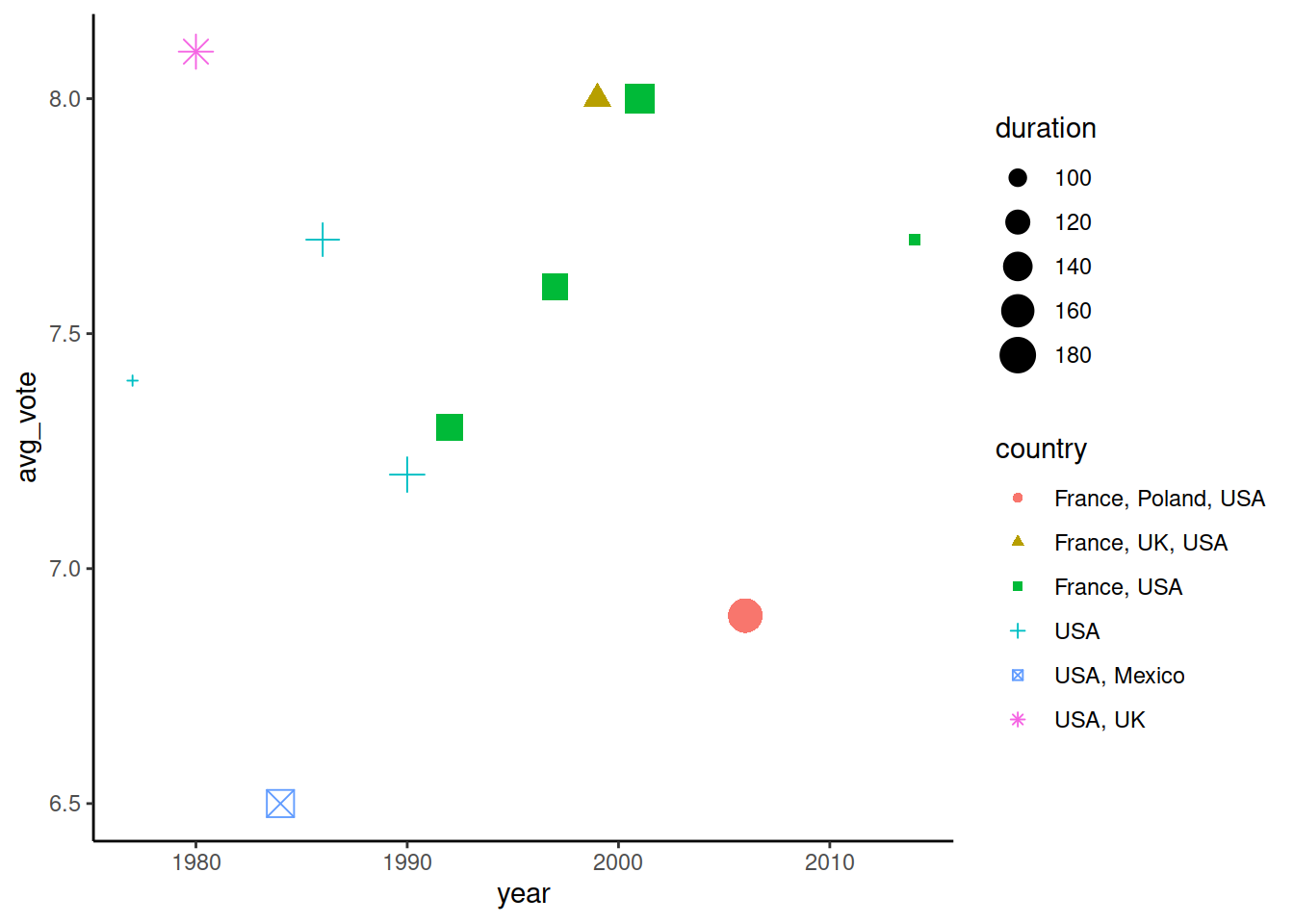

Повторим предыдущий график (фильмы Линча), и в mapping укажем, что цвет и форма точки задаются по значениям из колонки country, а размер точки берется из значений в колонке duration.

ggplot() +
  geom_point(data = imdb_lynch,
             mapping = aes(x = year, y = avg_vote,
                           color = country, shape = country, size = duration))

Второй метод настройки визуальных параметров - когда значение параметра задается прямо в коде, конкретным значением. И этот параметр будет применен ко всем точкам графика. В таком подходе параметры задаются не в аргументе mapping, а как отдельные аргументы функции геома (geom_point()).

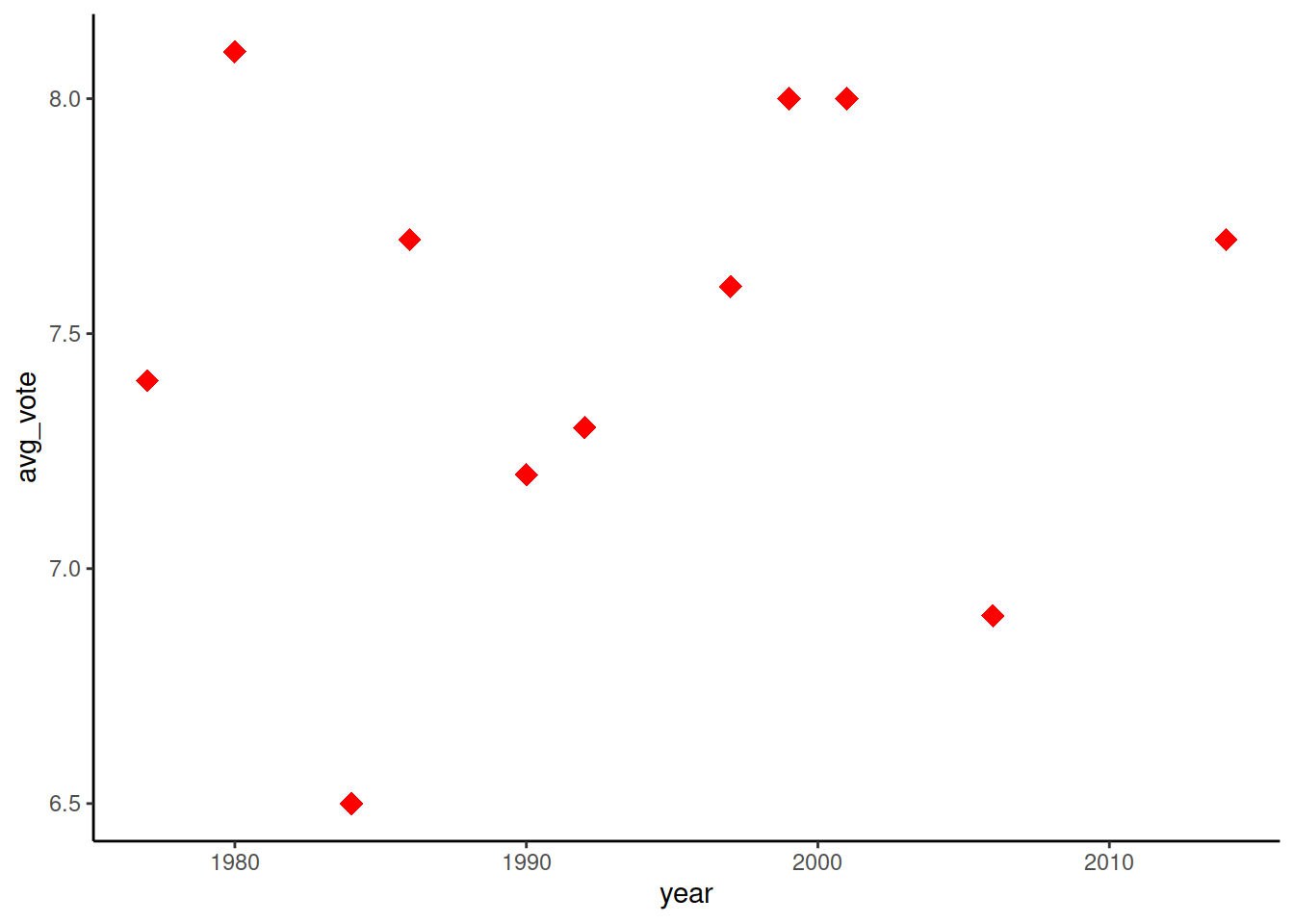

На графике ниже все точки, маркирующие фильмы Дэвида Линча, покрашены в красный цвет и сделаны ромбами, независимо от страны или еще каких-то других особенностей фильма. А вот размер точки все также зависит от значений в колонке duration:

ggplot() +
  geom_point(data = imdb_lynch,
             mapping = aes(x = year, y = avg_vote),
             color = 'red', shape = 'diamond', size = 4)


geom_line()

Практически идентичный geom_point() по конструкции геом для отрисовки линий. В отличие от geom_point() предполагается, что одному значению по xсоответствует одно значение по y. Либо их может быть несколько, но тогда должна так же быть группирующая переменная, которая позволит различать, что несколько значений по y для одного x принадлежат разным линиям.

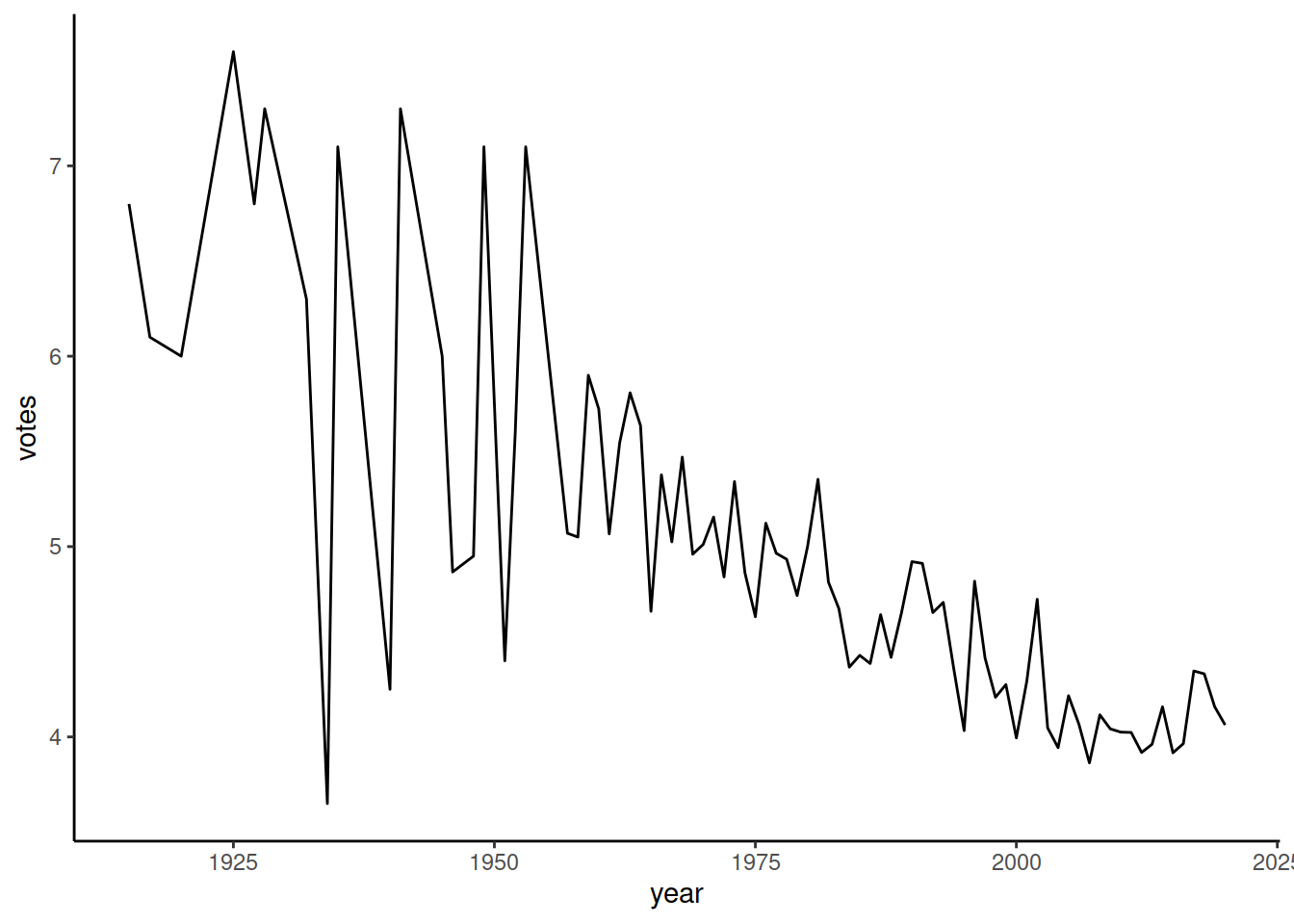

Покажем динамику оценко фильмов жанра Horror:

ggplot() +
  geom_line(data = imdb_genres_scores[genre == 'Horror'],
            mapping = aes(x = year, y = votes))

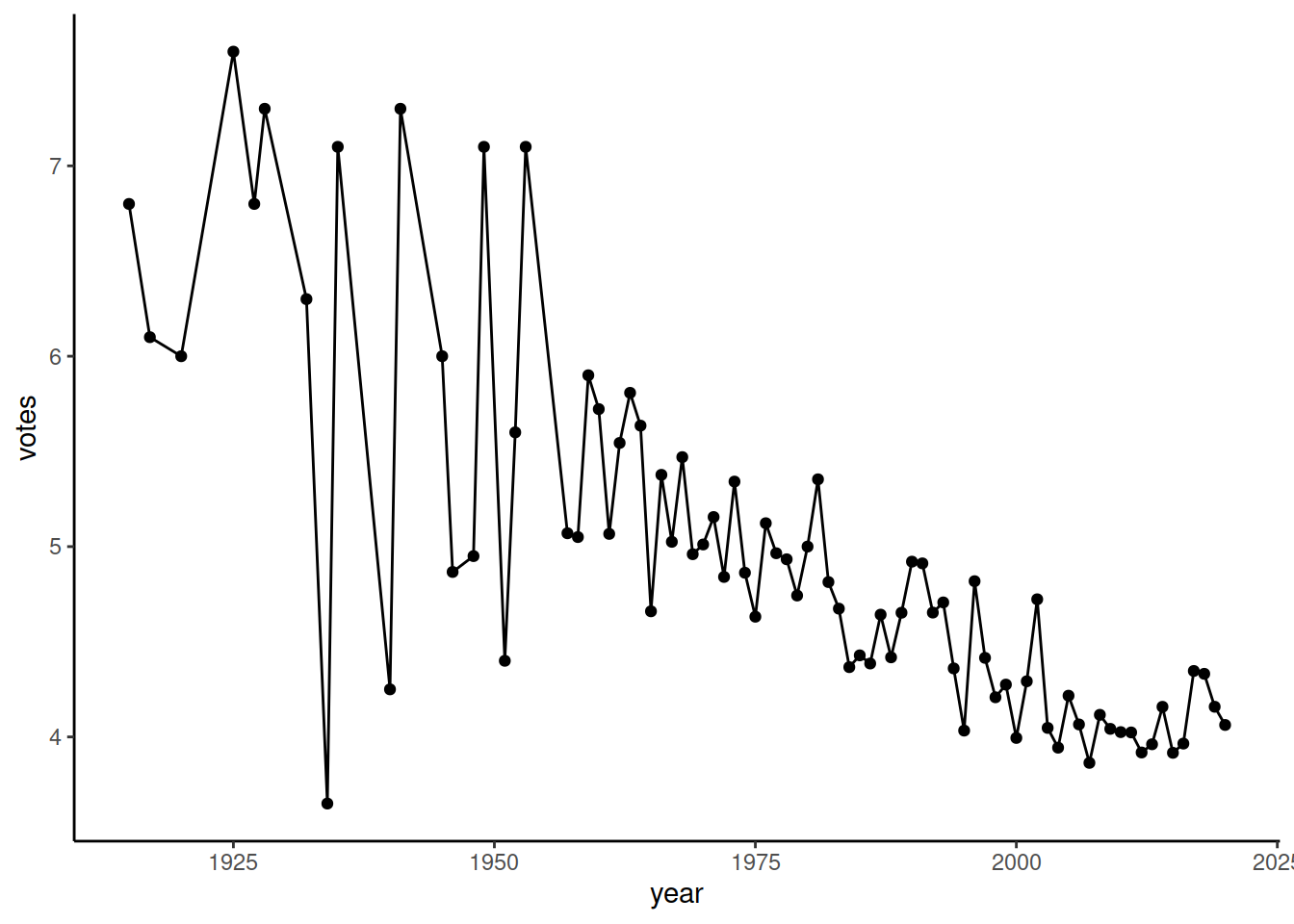

Воспользуемся механизмом добавления слоев и добавим на график еще и точки:

ggplot() +
  geom_line(
    data = imdb_genres_scores[genre == 'Horror'],
    mapping = aes(x = year, y = votes)) +
  geom_point(
    data = imdb_genres_scores[genre == 'Horror'],
    mapping = aes(x = year, y = votes))


geom_line() aesthetics

Основные визуальные параметры схожи с параметрами точек, тип линии задается параметром linetype:

  • colour: цвет линии (названием или rgb-кодом)
  • linetype: тип линии
  • size: толщина линии
  • alpha: прозрачность линии

Типы линий можно задать как номером, так и названием:

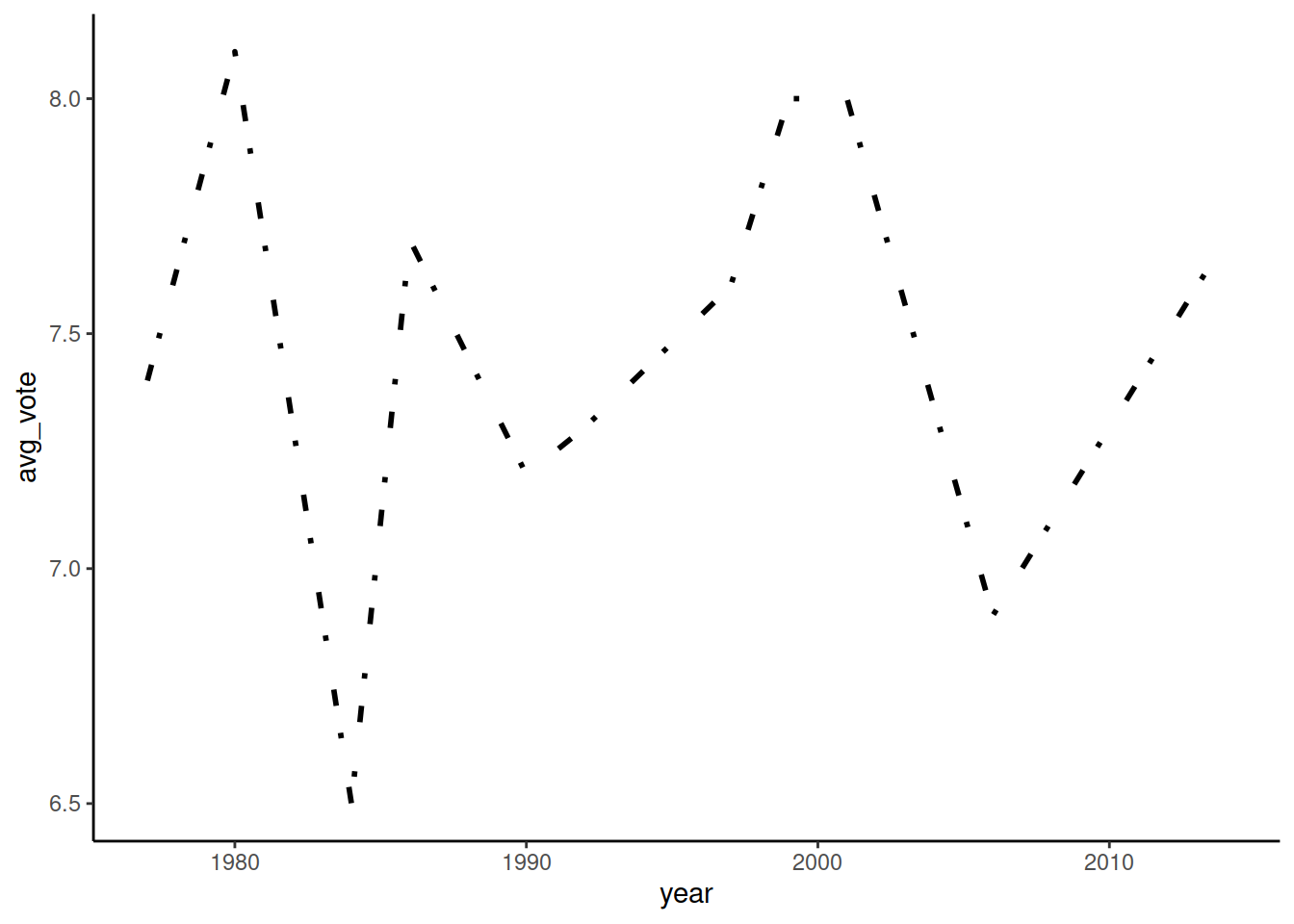

Пунктирные линии также можно задать кодом, код должен состоять из 2, 4, 6 или 8 символов шестнадцатиричной системы счисления, где цифры обозначают количество точек. Например, код 3519 означает ‘три отрисуй, 5 пропусти, 1 отрисуй, 9 пропусти, повторяй в цикле’. В результате получается вот такой вот кастомный пунктир:

ggplot() +
  geom_line(data = imdb_lynch,
            mapping = aes(x = year, y = avg_vote),
            linetype = '3519', size = 1)
## Warning: Using `size` aesthetic for lines was deprecated in ggplot2 3.4.0.
## ℹ Please use `linewidth` instead.
## This warning is displayed once every 8 hours.
## Call `lifecycle::last_lifecycle_warnings()` to see where this warning was
## generated.


Настройка визуальных параметров

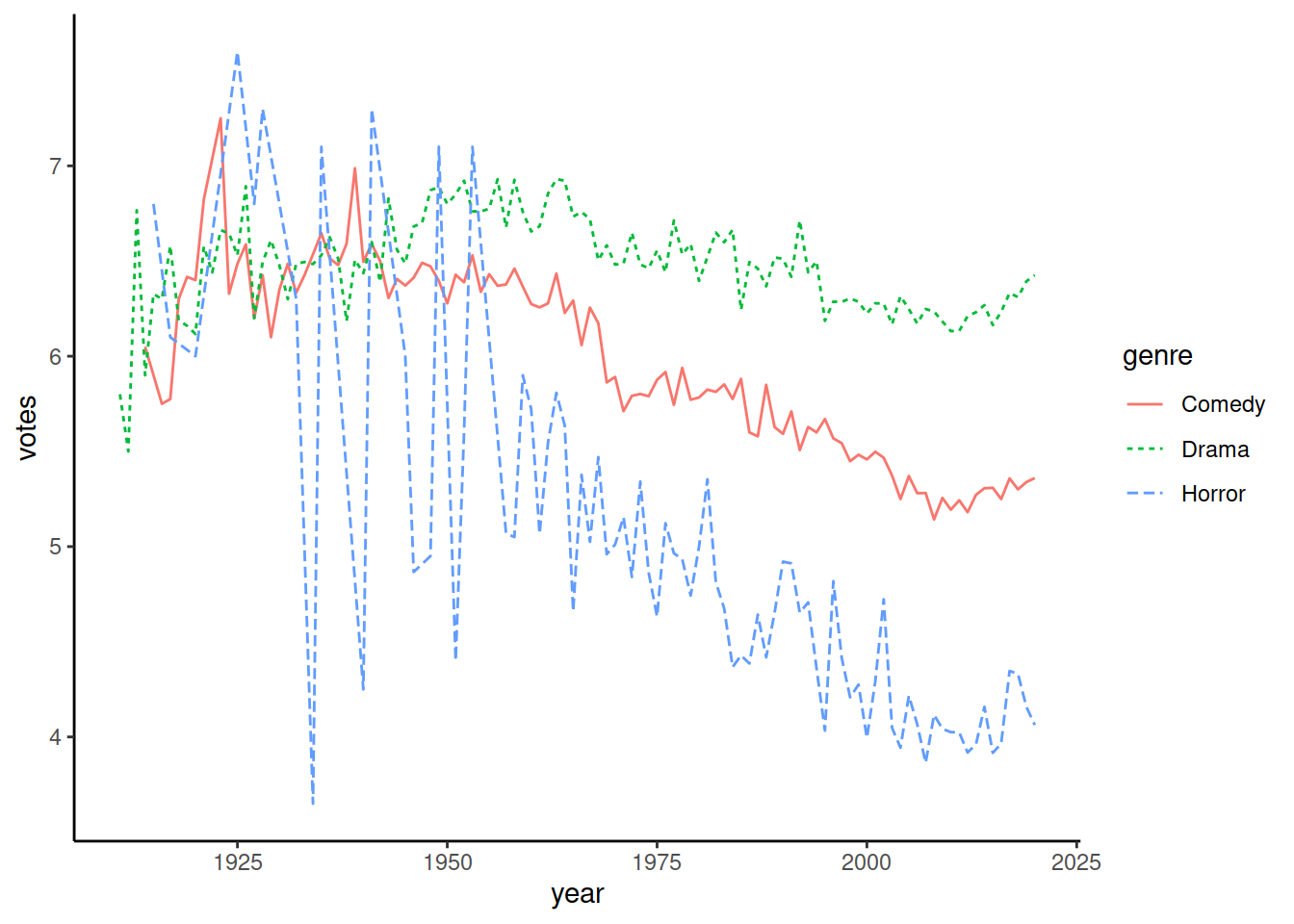

Аналогично geom_point(), можно указать конкретные значения, можно указать, что значения должны браться из определенной колонки датасета. Возьмем датасет по жанрам, чтобы можно было в зависимости от жанра указать тип и цвет линии:

ggplot() +
  geom_line(data = imdb_genres_scores,
            mapping = aes(x = year, y = votes,
                          group = genre, color = genre, linetype = genre))

Если указать эти параметры не в mapping, а задать конкретные значения, то изменены будут параметры всех линий, независимо от жанра:

ggplot() +
  geom_line(data = imdb_genres_scores,
            mapping = aes(x = year, y = votes,
                          group = genre, color = genre, linetype = genre),
            size = 1.5)


геомы визуальных акцентов

geom_vline()

Простейший геом, который позволяет с помощью вертикальной линии акцентировать внимание пользователя на какой-то части кода (vline - vertical line). Точка на оси OX, из которой выводится линия, задается с помощью аргумента xintercept. Этот геом не требует обязательного указания датасета и осей, так как не особо зависит от них - главное, чтобы ось OX была такого же типа, как задается xintercept (число, строка, дата).

Укажем на графике границу 2000 года, чтобы понять, какие фильмы Линч снял после 2010 года.

ggplot() +
  geom_point(
    data = imdb_lynch,
    mapping = aes(x = year, y = avg_vote,
                  color = country, shape = country, size = duration)) +
  geom_vline(xintercept = 2010)


geom_hline()

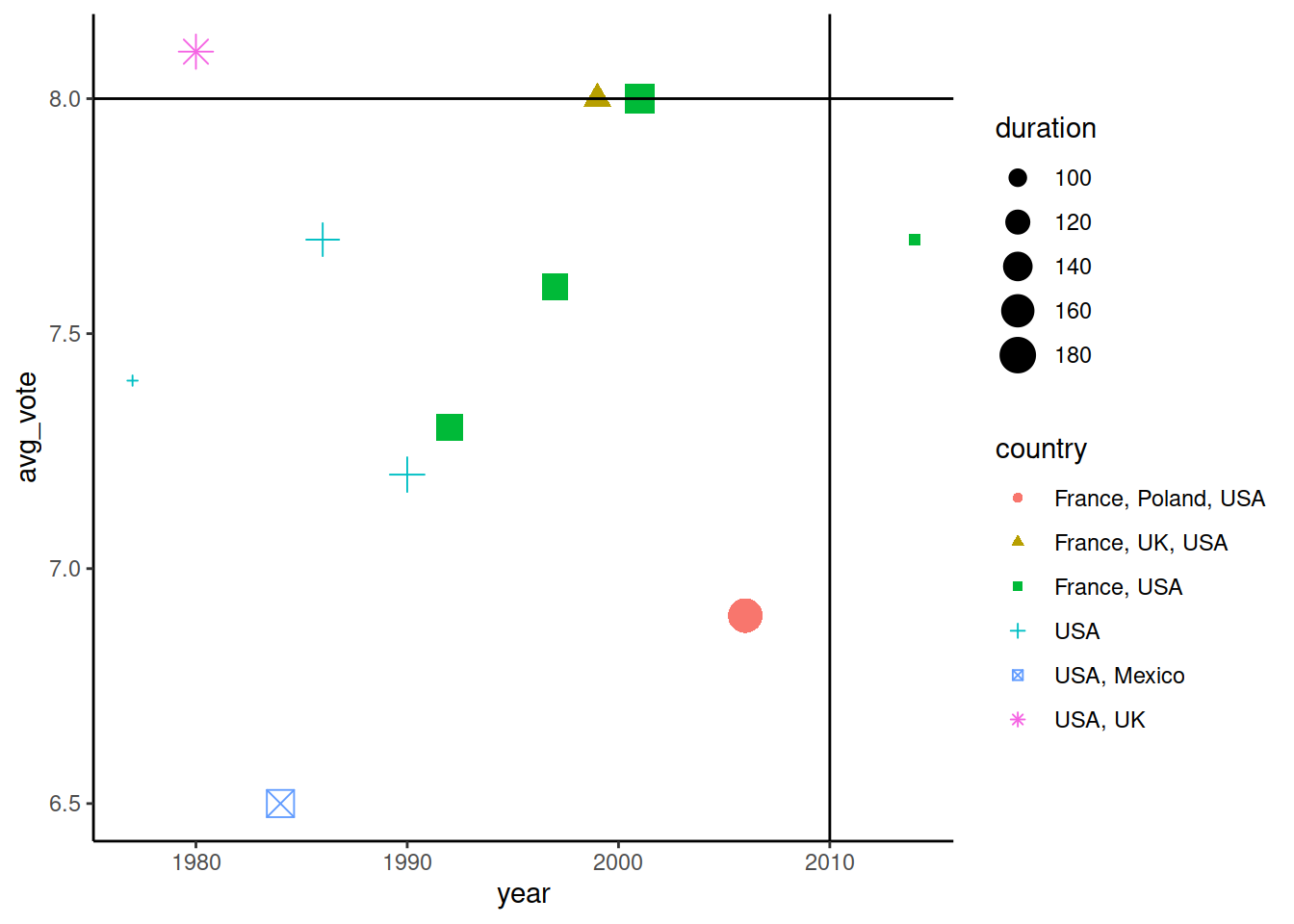

Аналогично geom_vline() позволяет нанести на график горизонтальную линию. Для этого надо указать yintercept - значение на оси OY, из которого будет выводиться линия, параллельная OX. Графически отметим фильмы, которые имеют avg_vote больше 0. У Дэвида Линча был один фильм (согласно датасету), у которого оценка была заметно больше 8, и тот был задолго до 2000 года:

ggplot() +
  geom_point(
    data = imdb_lynch,
    mapping = aes(x = year, y = avg_vote,
                  color = country, shape = country, size = duration)) +
  geom_vline(xintercept = 2010) +
  geom_hline(yintercept = 8)


geom_text()

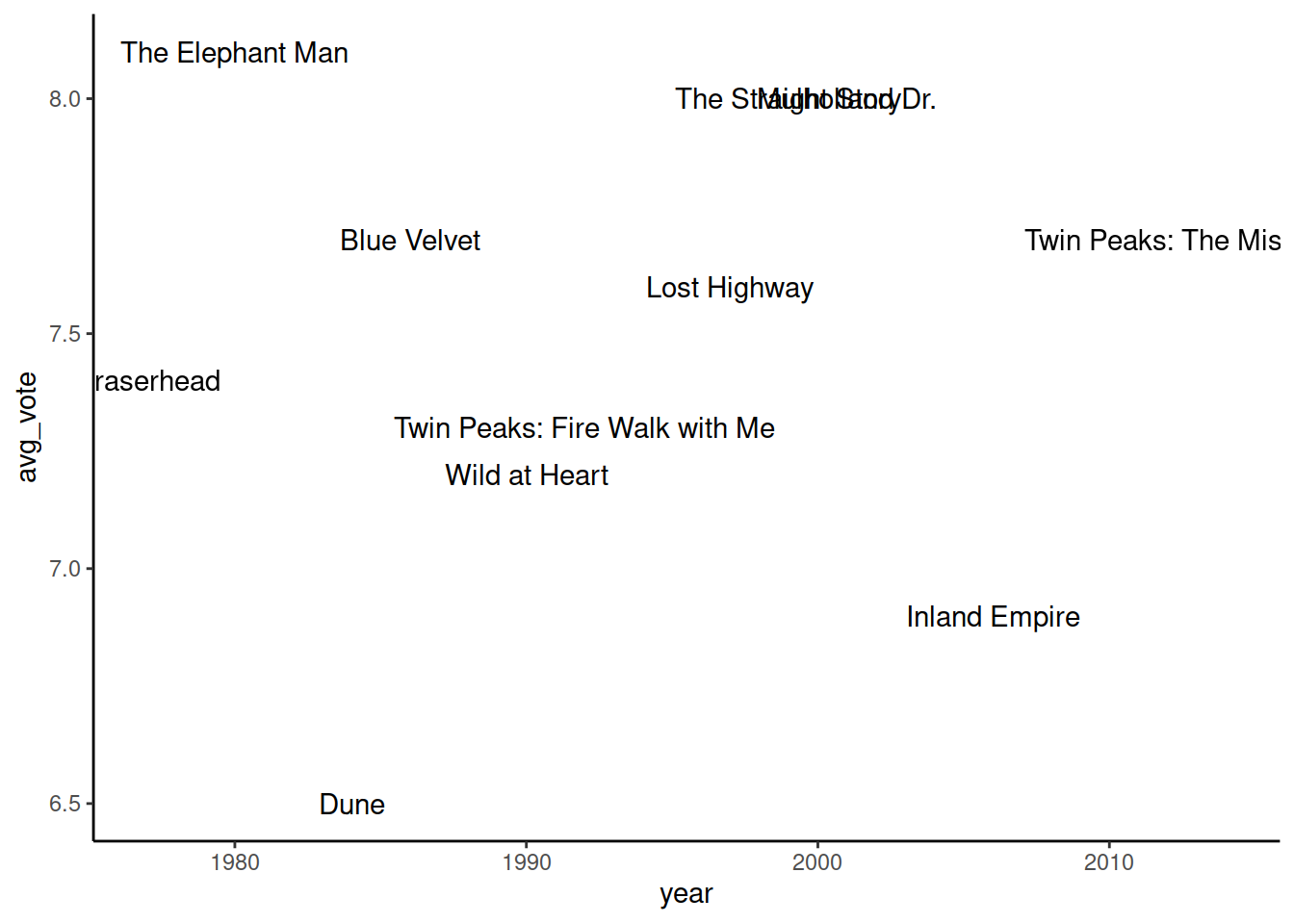

Еще один инструмент расстановки акцентов на график - нанесение текстовых меток значений. В самом простом виде geom_text() аналогичен геомам точек и линий, с единственным отличием - метки задаются с помощью аргумента label в mapping. В качестве источника значений для меток указывают колонку датасета, в нашем случае это original_title:

ggplot() +
  geom_text(
    data = imdb_lynch,
    mapping = aes(x = year,
                  y = avg_vote,
                  label = original_title)
  )


geom_text() aesthetics

Для текстовых меток на графике есть ряд дополнительных параметров, помимо размера или цвета. Это семейство шрифта (sans, serif, mono) и тип выделения (обычный, жирный, курсив). Так как текстовые метки обычно приводятся для каких-то других элементов графиков (точек или линий), еще есть аргументы hjust и vjust, для сдвига по вертикали или по горизонтали относительно целевой координаты.

  • alpha: прозрачность
  • angle: угол (если надо разместить метку под углом к точке)
  • colour: цвет
  • hjust: сдвиг по вертикали
  • vjust: сдвиг по погризонтали
  • lineheight: межстрочный интервал
  • size: размер
  • family: семейство шрифта (с засечками, без засечек)
  • fontface: тип выделения
  • check_overlap: если TRUE, то текстовые метки размещаются без того, чтобы перекрывать друг друга

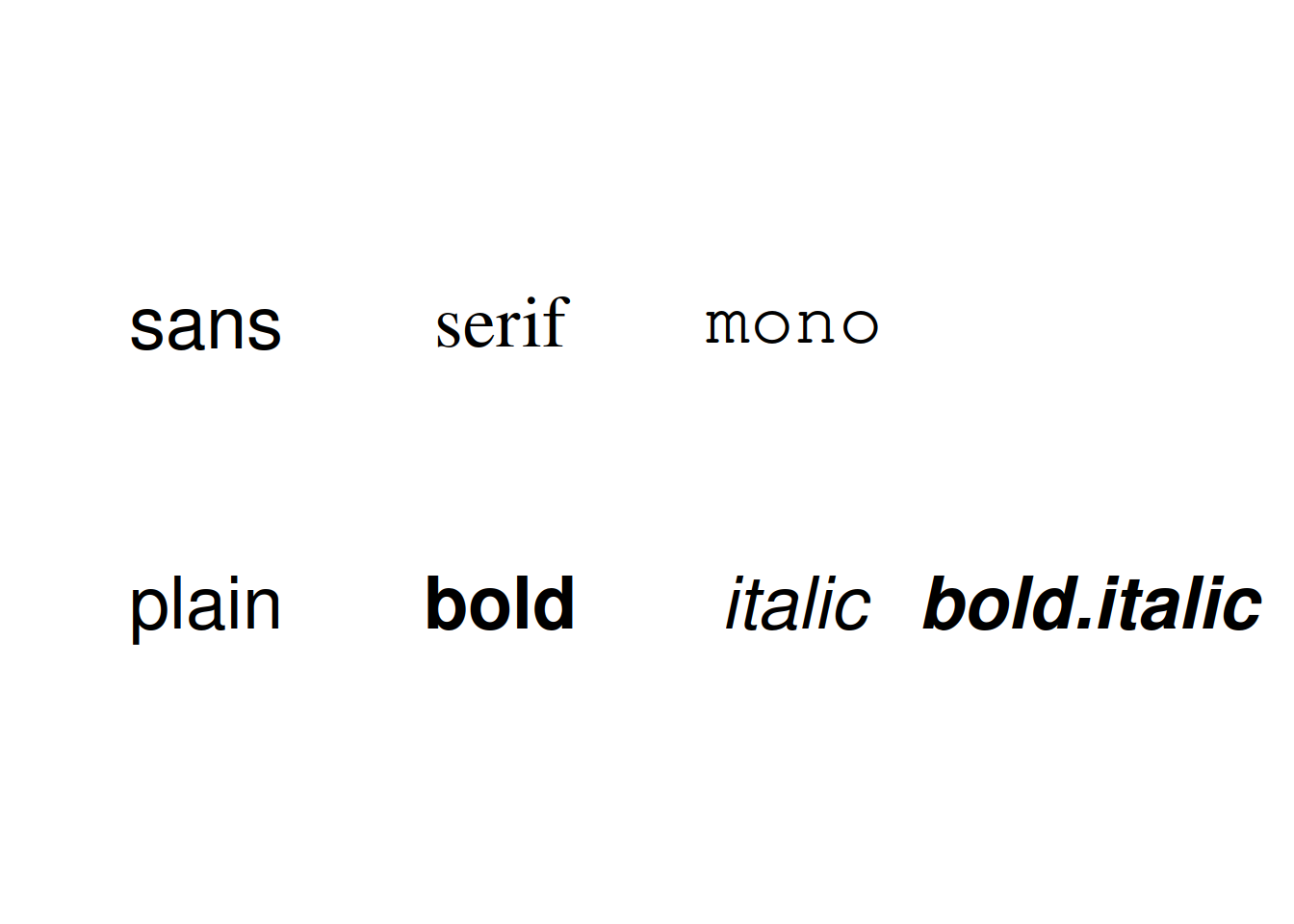

Значения для family и fontface:

df_fontface <- data.frame(x = 1:4, fontface = c("plain", "bold", "italic", "bold.italic"))
df_family <- data.frame(x = 1:3, y = 3:1, family = c("sans", "serif", "mono"))

ggplot() +
  geom_text(data = df_fontface,
            mapping = aes(x = x, y = 0.1, label = fontface, fontface = fontface),
            size = 10) +
  geom_text(data = df_family,
            mapping = aes(x = x, y = 0.2, label = family, family = family),
            size = 10) +
  lims(x = c(0.5, 4.5), y = c(0, 0.3)) +
  theme_void()


Настройка визуальных параметров

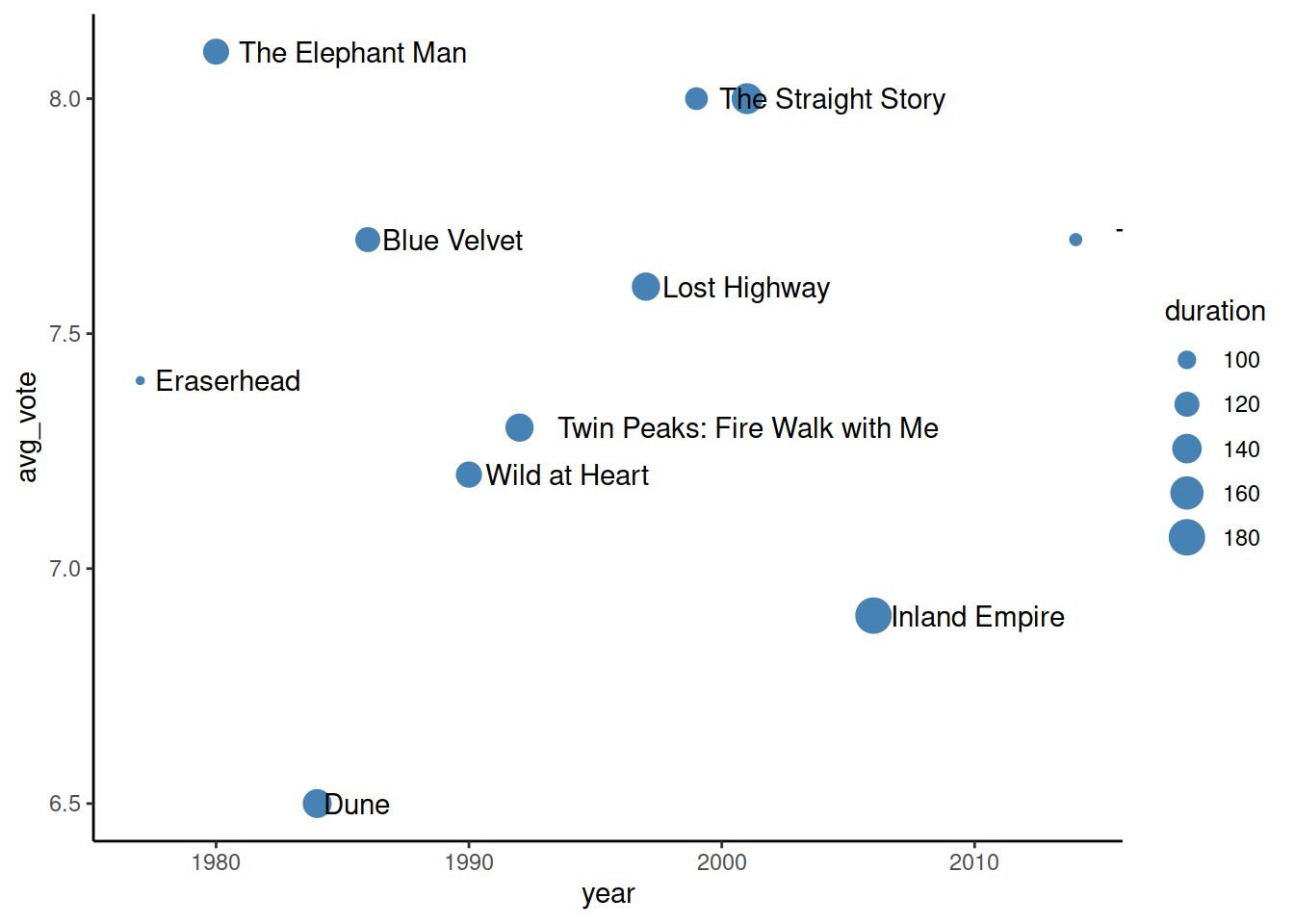

Аналогично прочим геомам - можно задать параметры как констранту, можно использовать значения определенных колонок для упарвления цветом, раззмером и т.д. У geom_text() также есть ряд параметров, который не может быть связан со значениями колонок - это запрет на пересечение текстовых меток (check_overlap) и смещение по вертикали/горизонтали (hjust, vjust). Сами по себе текстовые метки не очень инетерсны, поэтому также накладываем слой точек:

ggplot() +
  geom_point(
    data = imdb_lynch,
    mapping = aes(x = year, y = avg_vote, size = duration),
    color = 'steelblue') +
  geom_text(
    data = imdb_lynch,
    mapping = aes(x = year, y = avg_vote, label = original_title),
    check_overlap = TRUE,
    hjust = -0.1
  )


Дополнительные материалы

Документация по пакету, есть примеры.

Шпаргалки - короткие и наглядные справочные материалы по основам синтаксиса и базовым геомам

R cookbook - сборник примеров и кейсов, как решать наиболее часто встречающиеся задачи при работе с ggplot2. Сгруппировано по разделам.

R Graphics Cookbook, 2nd edition – сборник примеров и кейсов по разным типам визуализаций в базовом R и в ggplot2.

Галерея расширений пакета ggplot2.

Список названий цветов

Elegant Graphics for Data Analysis (Use R!) - книга автора ggplot2, с очень внятным описанием базовых идей. При желании, можно найти в сети.

Домашнее задание

Задание 1

С помощью пакета ggplot2 отрисуйте график рассеяния, отражающий связь таких параметров, как carat и price. Используйте уже доступный после установки ggplot2 датасет diamonds, сделайте выборку на 10000 строк (используйте set.seed(1234) для генерации зерна генератора случайных цифр). Удалите строки, в которых carat > 3. Сабсет назовите diamonds_sample. Для конвертации diamonds в data.table вам поможет as.data.table()

Задание 2

Повторите предыдущий график, добавьте выделение цветом бриллиантов разного качества (cut).

Задание 3

Добавьте на график из задания 2 вертикальную линию (OX = 2) и горизонтальную линию (OY = 15000).

Задание 4

Выделите цветами из образованных вертикальной и горизонтальной линиями секторов первый и третий секторы (счет против часовой). Используйте зеленый и красный цвета соответственно, с параметром прозрачности opacity = 0.1. Сами линии можно не рисовать. Вам потребуется погуглить и выбрать необходимый геом для решения этой задачи.

Задание 5

Модифицируйте предыдущий график - сделайте точки во втором и четвертом секторах черными.
